概述

在TN－S、TN－C－S、TT系統的低壓配電系統中，由于中性線斷線、電氣設備或線路發生相線接地故障、三相負載嚴重不平衡等現象均可導致低壓電網中性線電位偏移，中性線電位偏移過大會(huì )引起嚴重的三相電壓不平衡, 三相電壓不平衡的發生將導致達到數倍電流不平衡的發生。誘導三相用電設備例如：電動機中逆扭矩增加，從而使電動機的溫度上升，效率下降，能耗增加，發生震動，輸出虧耗等影響。各相之間的不平衡會(huì )導致用電設備使用壽命縮短，加速設備部件更換頻率，增加設備維護的成本。斷路器允許電流的余量減少，當負載變更或交替時容易發生超載、短路現象。中性線中流入過大的不平衡電流，導致中性線增粗。同樣中性線電位偏移過大會(huì )導致單相家用電器或用電設備燒毀,引發火災，甚至會(huì )危及人身安全。

    眾所周知：中性線電位偏移引起線路過欠電壓主要是由低壓配電系統的中性線（N線）斷線故障等原因產生的，因此，過欠電壓何時發生又何時排除，對終端用戶是不可預知的，若手動復位，對戶內無人或老幼病殘的用戶既不方便也不安全，并且會(huì )把危險電壓送入終端線路造成電氣事故。根據《民用建筑電氣設計規范》的相關規定，本公司研制開發了單相、三相自復式過欠電壓保護器。具有線路過電壓、欠電壓保護功能和線路正常電壓自動延時復位功能。

性能可靠，壽命長。

控制電路采用名牌電子元器件，精心設計的電路，減少了電磁干擾，提高了產品的可靠性。

其功能特點具體如下：

具有面板指示及故障燈光報警功能；

保護器有紅、綠色發光二極管指示工作狀態，綠色-正常電壓指示，紅色-延時或故障指示。

具有自動切斷和延時復位接通功能；

單相線路發生過欠壓故障時切斷線路，單相線路電壓恢復正常后經延時自復位接通線路，無需人工操作。

具有對電壓檢測精度高的特點；

線路出現瞬態或暫態過電壓時，保護器不產生誤動作。線路由于接點不實等故障出現電壓不穩或突然斷電又突然來電時，保護器不接通線路。

具有電壓保護范圍寬的特點；

電壓保護范圍：0~45V，線路故障電壓為最高時，保護器自身不會(huì )被損壞。

具有安裝接線方便的特點；

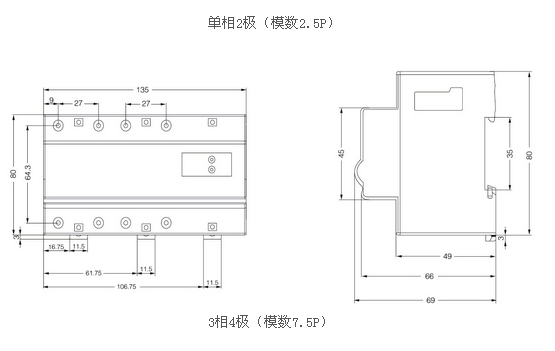

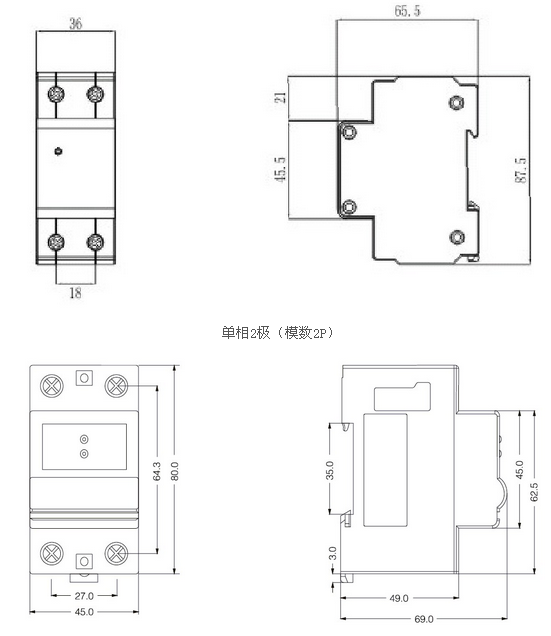

外形模數化設計，導軌式安裝，接線：25平方毫米及以下絕緣導線。

保護器呈反時限動作特性，動作時間≤1s

耐受沖壓電壓：4kv(符合Ⅲ類電器安全標準)。
