最近收到有些網友的抱怨，現在標準、規范太多，相互間矛盾、打架，重復編制，設計人員無可適從、不知如何是好？標準圖更新?lián)Q代頻繁，設計人員苦不堪言。我想利用此次機會(huì )就《常用風機控制電路圖》（簡稱“標準圖”，下同）16D303-2的修編情況向大家通報。

1、版本進化過程

     第一版的標準圖誕生于1999年，其實1997年已經完成，當時編號為97D375，以后風機和水泵控制圖合訂成一冊，改為99D303-2。

     經過11年的使用，到2010年，第二版的標準圖修訂完成，并頒布執行，編號為10D303-2。

     第三版標準圖為16D303-2,2016年頒布，現在正在執行中。

2、標準圖隨技術進步和標準、規范而升級

     網友的抱怨主要是對情況不了解，標準圖的升級主要有兩個原因：

     1）技術進步

     有些元器件技術落后，新技術、新產品可以取代老舊落后產品。例如，上世紀九十年代廣泛使用的DZ20、DZ10系列斷路器性能已經不能滿足時代的需要，淘汰這類產品勢在必行，反映出技術的進步。

     2）規范、標準更新?lián)Q代

     規范、標準從九十年代至今也是不斷的升級、更新。從原有蘇聯模式基本實現與IEC的接軌，這種變化是劃時代的！而標準圖編制的最重要依據是規范、標準，依據發生重大變化，標準圖自然也要修訂。

     以《民用建筑電氣設計規范》為例，從92版升級到2008版，2017版也有望完成。同時期的《通用用電設備配電設計規范》從93版，到現行的2011版。尤其《火災自動報警系統設計規范》GB50116-2014對消防類風機的控制要求影響很大，且消防的重要性不言而喻。

3、新版的主要修改內容

     2016版的標準圖主要因《火災自動報警系統設計規范》GB50116-2014頒布而修訂，按照該規范相關條款的要求調整消防類風機的控制方案。

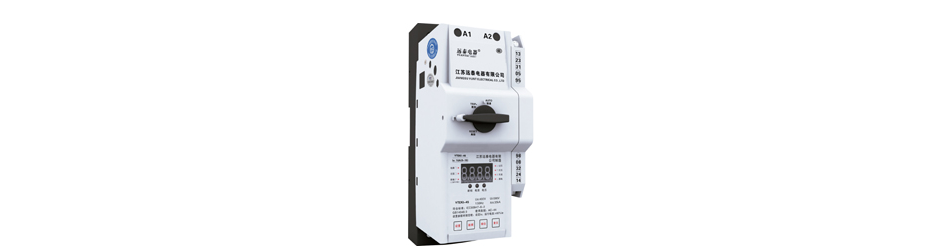

    1）增加消防類風機的CPS方案

     10版在非消防類風機中采用了CPS方案，在實際應用中積累了許多寶貴經驗，為CPS在消防類風機中的應用提供技術支撐。

    2）取消消防無源觸點方案

     基于規范要求消防聯動提供DC24V有源觸點，新版的標準圖只有消防有源觸點聯動控制方案，取消無源觸點聯動方案。

     其他修改不一一列舉，請大家參閱標準圖，也歡迎大家就技術問題進行溝通、交流！
